ABB磁致伸缩液位计进入2.0时代

发布时间 :2021-12-22

近日,ABB测量与分析业务全球研发团队基于25年磁致伸缩设计和运行经验,对产品进行了突破性的升级,将磁致伸缩液位计的测量体验,带入了新的高度。ABB磁致伸缩液位计集背光、蓝牙、触控、波形显示于一体,达到高达2G抗振能力,提供额外密封解决方案。









创新升级 面向未来

ABB新一代磁致伸缩液位计,在总结了多年来客户现场的复杂工况需求基础上,创新性地改进了产品的软硬件结构,大幅提升抗干扰能力和大量程测量的稳定性,并针对客户的操作、控制等需求做了全面升级:

智能人机界面Smart HMI具备蓝牙、背光功能,无需开盖即可触控或者远程数据传输,为智能传感器时代的来临做好准备;

          专利抗干扰能力加强型传感器,提升应对压缩机蒸汽振动等场合的能力(抗振能力达2G或者更高)

高温蒸汽和强振动环境(ABB首席专家在热电厂除氧器及主油箱环境做振动和电磁干扰数据采集)

LMT系列液位变送器无惧颠簸,帮助货船在卡塔尔安全起航

支持多项防爆认证,SIL2/3(德国莱茵)安全认证和HART,FF等协议,可满足不同行业的需求

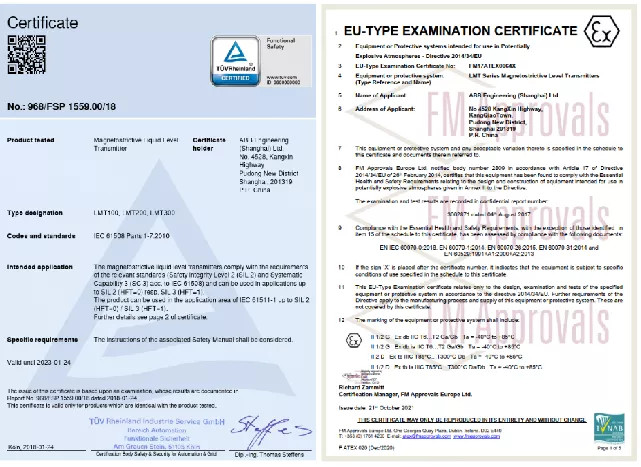

多种证书类型满足客户不同的安全需求

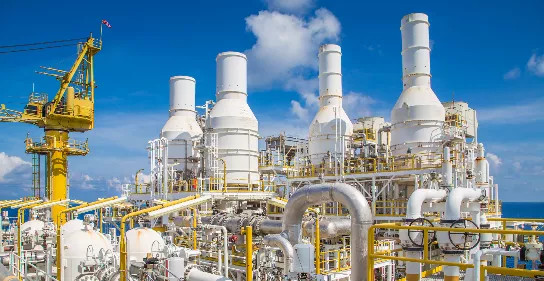

ABB为制氢及合成氨、气化装置提供的大量程SIL2/3解决方案整装待发: KM26磁翻板液位计配合LMT200外绑式磁致伸缩液位计

IP68防水设计和双密封传感器,进一步降低泄漏引发的安全风险并增长潮湿环境下的使用寿命;

溴化钠,丁烷等有毒易燃化学品,全焊接密封和第二道内部密封工艺提高安全性

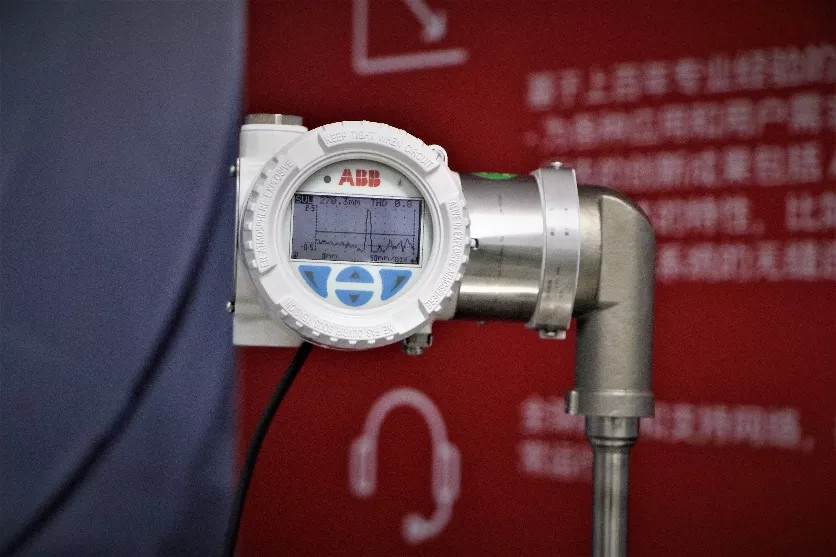

全新电路和固件升级,动态范围提高25%,具备波形显示,智能诊断等高级功能,使大量程测量轻松完成。

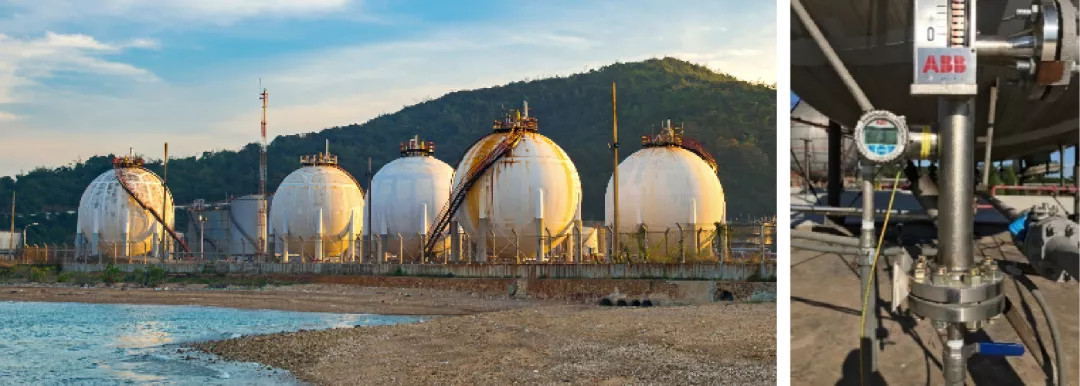

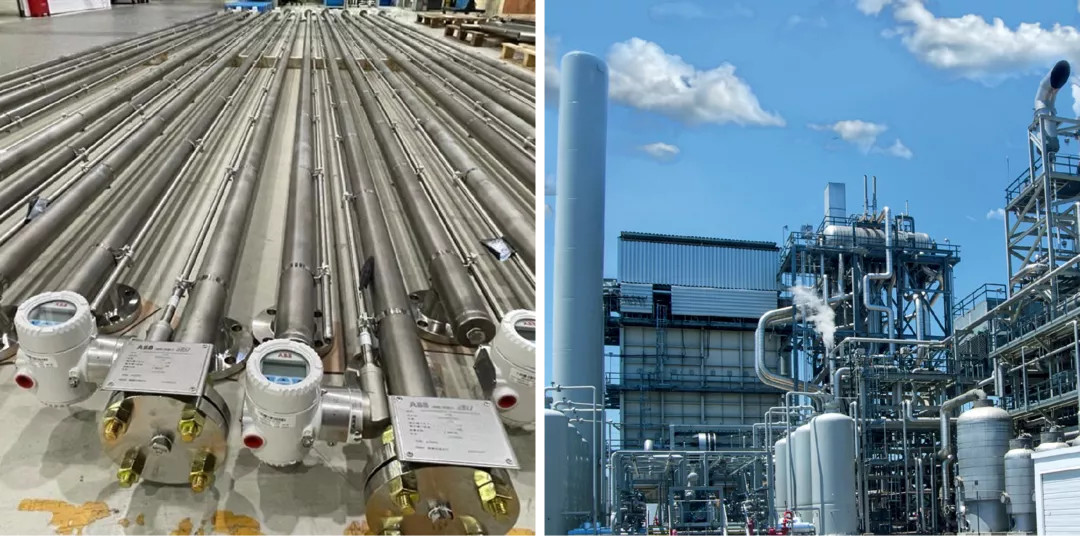

大量程产品(可达22m)用于苯酚,原油等测量,助力大体积罐精准库存管理







ABB磁致伸缩液位计基本原理和结构

磁致伸缩液位计基于磁性浮球激励下的振动波采集原理,在高温、强腐蚀、蒸汽、泡沫、乳化层、液体分界面等复杂工况下,相较于传统的雷达、超声波等液位产品,有独特的技术优势。微弱的振动波收集,需要灵敏可靠的传感器和应对各种干扰源的软硬件算法,技术突破和功能长期打磨都必不可少。

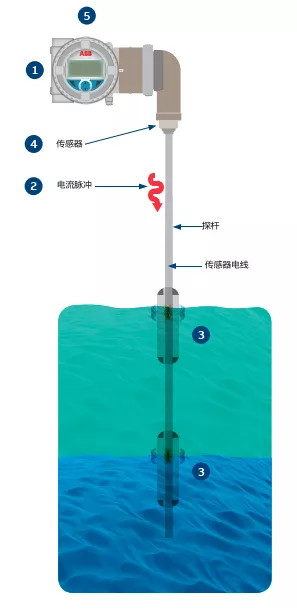

❶ 电子装置以固定间隔生成低能量电流脉冲。

❷ 随着固定周期的电流脉冲激励,探杆内部磁致伸缩线周围感应出磁场。

 该感应磁场与磁性浮子磁场相互作用产生扭应力波。该扭应力波以已知速度从磁性浮子所在的位置朝磁致伸缩线两端传播。

 变送器部件中使用的专利传感元件将收到的机械扭转转换为电子返回脉冲。

 以微处理器为基础的电子装置测量起始脉冲和返回脉冲之间的消耗时间(飞行时间),将它转换为与浮子液位成比例的位置 测量值。

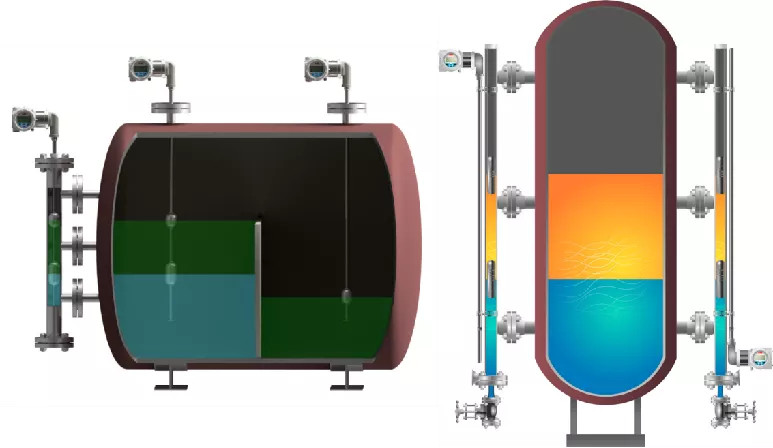

ABB磁致伸缩液位计灵活的安装方式

ABB新一代磁致伸缩LMT系列产品在经典一代磁致伸缩产品K-TEK AT100/200基础上实现了跨越式的升级, 使产品稳定性和使用体验达到了新的高度,尤其是严苛工况的应对能力大幅提升。
